雙金屬溫度計
sjswdj

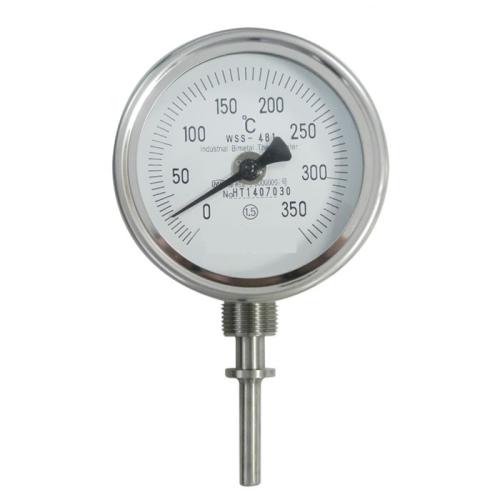

  • 商品名稱：不銹鋼雙金屬溫度計
  • 添加時間：2021-10-17 14:49:47
  •
  • 電 話：0550-7543766
    郵 箱：kefu@senpudz.com
介紹：

不銹鋼雙金屬溫度計工作原理

雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。

不銹鋼雙金屬溫度計主要技術特性

測溫范圍：-80-600℃

準確度等級：1.0 /1.5級，

溫度計指示部分：（按溫度計標度盤的外徑表示）分φ60、φ100、φ150mm.

尾管長度：100－2000mm。

尾管直徑：分別為φ6、φ10、（尾管長度100－1250mm時）φ12（尾管長度在1250－2000mm時）

安裝部分螺紋:M16X1.5;M27X2;G1/2;G3/4.尾管及固定螺栓節頭等材質均為1Cr18Ni9Ti不銹鋼，耐壓6.4MPa。



測溫范圍

測量范圍℃適用范圍
工業、商業實驗室、小型
-80～+40√√
-40～+80√√
0～50√√
0～100√√
0～200√√
0～300√√
0～400√√
0～500√√
0～600√√


外形尺寸

形式ABCELd
軸向型652373-75
100
150
200
300
400
500
750
1000		Φ6
Φ8
Φ10
1052373-
1552373-
徑向型655011034
1055011034
1055011034
135°向型1052385-
1552385-
萬向型10523178120
15523178120


選型編碼

系列號 WSS
雙金屬溫度計
表盤公稱直徑 -3
Φ60
 -4
Φ100
 -5
Φ150
表盤形式 0
軸向（直型）
 1
徑向（角型）
 2
135°向（鈍角型）
 8
萬向（可調角型）
安裝固定形式 0
無固定裝置
 1
可動外螺紋
 2
可動內螺紋
 3
固定螺紋
 4
固定法蘭
 5
卡套螺紋
 6
卡套法蘭
保護形式-
普通型
 W
防護型
 F
防腐型


型號及規格
軸向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-300
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-400Φ100
WSS-500Φ150
WSS-301Φ60可動外螺紋
WSS-401Φ100
WSS-501Φ150
WSS-302Φ60可動內螺紋
WSS-402Φ100
WSS-502Φ150
WSS-303Φ60固定螺紋
WSS-403Φ100
WSS-503Φ150
WSS-304Φ60固定法蘭
WSS-404Φ100
WSS-504Φ150
WSS-305Φ60卡套螺紋
WSS-405Φ100
WSS-505Φ150
WSS-306Φ60
WSS-406Φ100卡套法蘭
WSS-506Φ150


徑向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-310
-40～+80
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ6075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-410Φ100
WSS-510Φ150
WSS-311Φ60可動外螺紋
WSS-411Φ100
WSS-511Φ150
WSS-312Φ60可動內螺紋
WSS-412Φ100
WSS-512Φ150
WSS-313Φ60固定螺紋
WSS-413Φ100
WSS-513Φ150
WSS-314Φ60固定法蘭
WSS-414Φ100
WSS-514Φ150
WSS-315Φ60卡套螺紋
WSS-415Φ100
WSS-515Φ150
WSS-316Φ60
WSS-416Φ100卡套法蘭
WSS-516Φ150


萬向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-480
-40～+80
-80～+40
0～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-580Φ150
WSS-481Φ100可動外螺紋
WSS-581Φ150
WSS-482Φ100可動內螺紋
WSS-582Φ150
WSS-483Φ100固定螺紋
WSS-583Φ150
WSS-484Φ100固定法蘭
WSS-584Φ150
WSS-485Φ100卡套螺紋
WSS-585Φ150
WSS-486Φ100卡套法蘭
WSS-586Φ150


135°向型雙金屬溫度計

型號測溫范圍精度等級保護管材料規格安裝固定形式
DL
WSS-4200～50
0～100
0～150
0～200
0～300
0～400
0～500
0 ~ 600		1.51Cr18Ni9Ti
304
316
316L
哈氏C-276		Φ10075
100
150
200
300
400
500
750
1000		無固定裝置
WSS-520Φ150
WSS-421Φ100可動外螺紋
WSS-521Φ150
WSS-422Φ100可動內螺紋
WSS-522Φ150
WSS-423Φ100固定螺紋
WSS-523Φ150
WSS-424Φ100固定法蘭
WSS-524Φ150
WSS-425Φ100卡套螺紋
WSS-525Φ150
WSS-426Φ100卡套法蘭
WSS-526Φ150




安裝要求

對雙金屬溫度計的安裝，應注意有利于測溫準確，安全可考及維修方便，而且不影響設備運行和生產操作，要滿足以上要求，在選擇對熱電阻的安裝部位和插入深度時要注意以下幾點：

（1）為了使熱電阻的測量端與被測介質之間有充分的熱交換，應合理選擇測點位置，盡量避免在閥門，彎頭及管道和設備的死角附近裝設熱電阻。

（2）帶有保護套管的熱電阻有傳熱和散熱損失，為了減少測量誤差，熱電偶和熱電阻應該有足夠的插入深度：

a、對于測量管道中心流體溫度的熱電阻，一般都應將其測量端插入到管道中心處(垂直安裝或傾斜安裝)。如被測流體的管道直徑是200毫米，那熱電阻插入深度應選擇100毫米；

b、對于高溫高壓和高速流體的溫度測量(如主蒸汽溫度)，為了減小保護套對流體的阻力和防止保護套在流體作用下發生斷裂，可采取保護管淺插方式或采用熱套式熱電阻。淺插式的熱電阻保護套管，其插入主蒸汽管道的深度應不小于75mm；熱套式熱電阻的標準插入深度為100mm；

c、假如需要測量是煙道內煙氣的溫度，盡管煙道直徑為4m，熱電阻插入深度1 m即可；

d、當測量原件插入深度超過1m時，應盡可能垂直安裝，或加裝支撐架和保護套管。
